D38999 Seria III Producător de conectori electrici pentru baionetă militară

Introducerea produsului

● Respectă cu standardele din seria GJB599B (MIL-DTL-38999M)

● Conectarea rapidă a firului cu trei capi cu mecanismul anti-slăbire

● Dimensiuni mici, greutate ușoară, densitate de cuplu de contact ridicat

● Cu funcția de ecranare electromagnetică

● Piesele de contact sunt detașabile prin sertizare, iar pinii sunt împiedicați să fie introduși oblic.

● Are caracteristici de vibrație de intensitate ridicată la temperaturi ridicate, potrivite pentru utilizare în condiții dure și umede nisipoase

● Găurile de 12#, 16# și 20# Specificații de contact pot fi echipate cu contacte cu fibre optice.

● Specificațiile de contact 12#, 10# și 8# pot fi echipate cu contacte coaxiale și protejate.

● Cu coajă din oțel inoxidabil, coajă din aliaj de titan, coajă din aluminiu și diverse acoperiri.

● Are caracteristici de vibrație de intensitate ridicată la temperaturi ridicate și poate fi utilizat în condiții dure și umede.

Utilizare: Produsul este utilizat pentru conexiunea semnalului circuitului.

Mediu de utilizare: produsul este utilizat în medii complexe, cum ar fi vibrații puternice, ploaie, vânt, nisip și umiditate.

Principala performanță tehnică

● Proprietăți mecanice:

Material: coajă: aliaj de aluminiu, oțel inoxidabil, aliaj de titan

Izolator: termoset sau termoplastic

Corp de etanșare și inel de etanșare: cauciuc siliconic

Acoperire: W Tip: Green militar placat cu cadmiu

Categoria F: placare cu nichel electrolesă

Clasa K: Oțel inoxidabil pasivat

Clasa FT: placat cu cadmiu din aliaj din aluminiu

TA TIP: aliaj de titan

Material de contact: aliaj de cupru din suprafață-placat cu aur, disponibil în tipul de sertizare, tipul de sudare și versiunea tipărită

Durată de viață mecanică: ≥500 cicluri de dop și deconectare

Șoc: 3ms jumătate undă sinusoidală, vârf de accelerație 300G

Vibrație: sinusoidal: 60g cu accesorii pentru ciclism și simulare de temperatură (36H)

Aleatoriu: la temperatură ridicată, frecvență 100 ~ 1000Hz, densitate spectrală de putere 1G²/Hz, valoare pătrată medie corespunzătoare 41,7g

La temperatura ambiantă: frecvență 100 ～ 1000Hz densitate spectrală de putere 5g²/Hz, radă radă corespunzătoare valoarea pătrată 49,5g

● Performanță electrică:

Rezistenta la tensiune: v

Notă: diferite aranjamente de contact au niveluri de lucru diferite. Pentru detalii, consultați marcajul din colțul din dreapta sus al aranjamentului de contact.

Rezistența la contact și curentul nominal al contactelor:

Rezistență la izolare: ≥5000MΩ (500VDC)

Conductivitatea cochiliei:

Clasa W: 2,5mv clasa F, FT: 1,0mV

K, TA Categorie: 10mV

Scutire de interferențe electromagnetice: la 100 MHz ~ 1GHz, atenuarea minimă este de 85DB (clasa F, clasa W)

La 1GHz ~ 10GHz, atenuarea minimă este de 65DB (clasa F), 50dB (clasa W)

8# Contact dual coaxial: lățime de bandă de frecvență 0 ~ 20MHz

Tensiune nominală: 500V (AC) maxim, 125V (AC) la 21000 metri.

Cădere de tensiune: contacte interioare și mijlocii ≤55mV la 1a, c externă

● Performanță de mediu:

Interval de temperatură: clasa W: -65 ˚C ~ 175 ˚C

Categoria F, K, Ft, TA: -65 ˚C ~ 200 ˚C

Rezistență la pulverizare a sării: W Categoria: 500H

K, TA Categorie: 1000H

Categoria F: 48H/96H

Clasa FT: 96H

Sigilare: conectorul de împerechere îndeplinește cerințele MIL-DTL-38999M Cerințe de impregnare a presiunii aerului scăzut

Căldură umedă: pe mil-DTL-38999m: 10 cicluri în 24 de ore

Rezistență la lichid: rezistent la o varietate de combustibili, lichide de răcire și solvenți

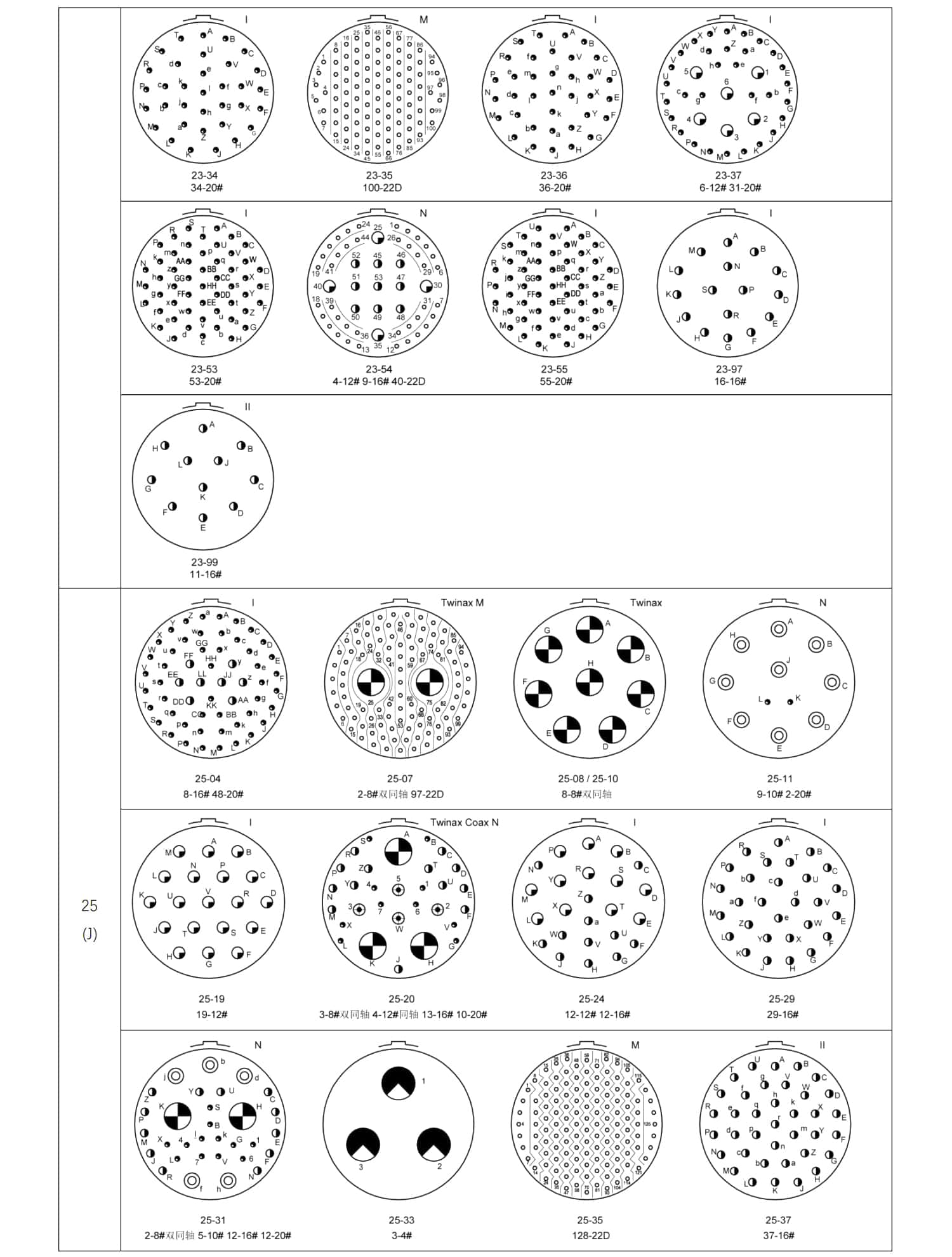

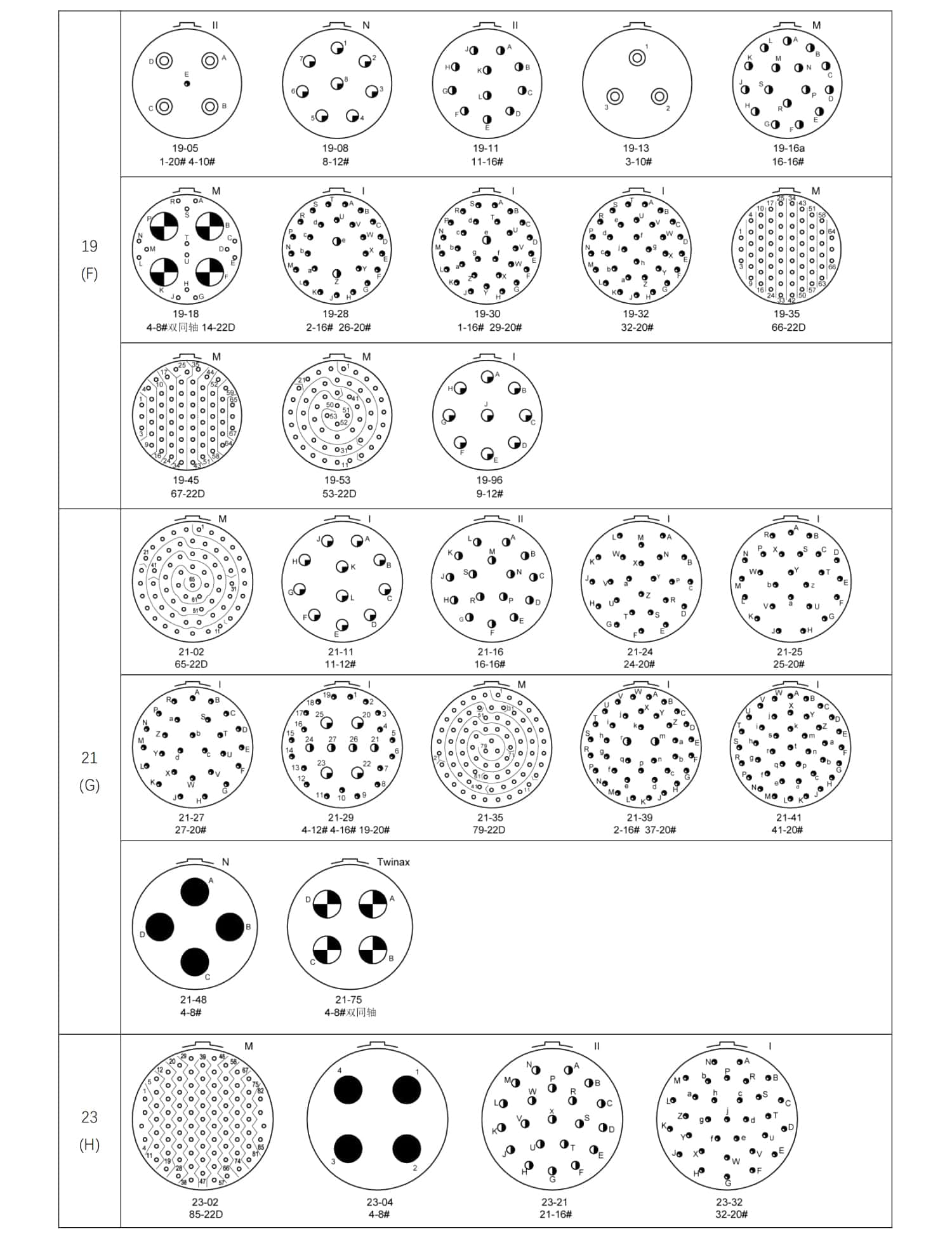

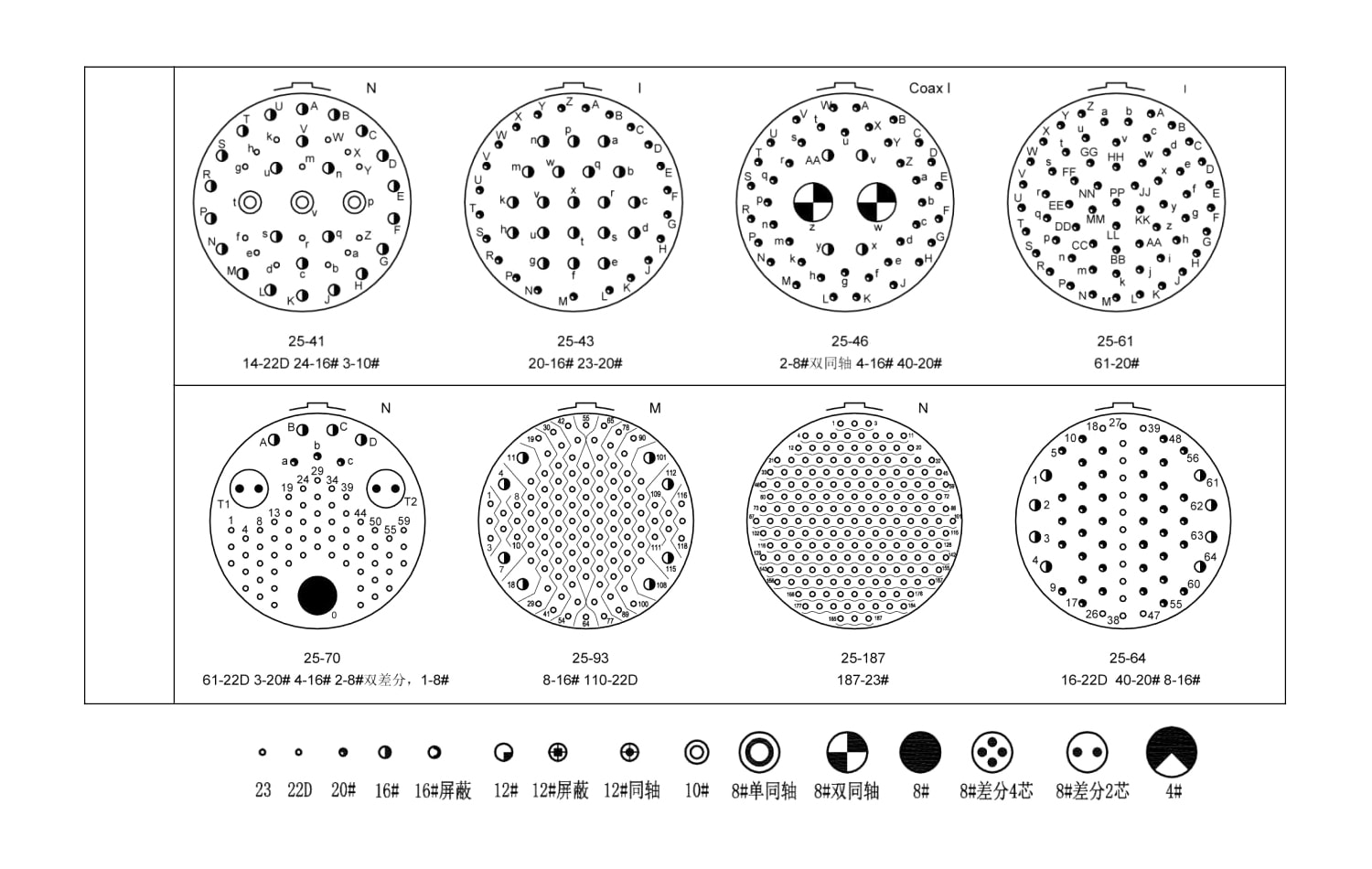

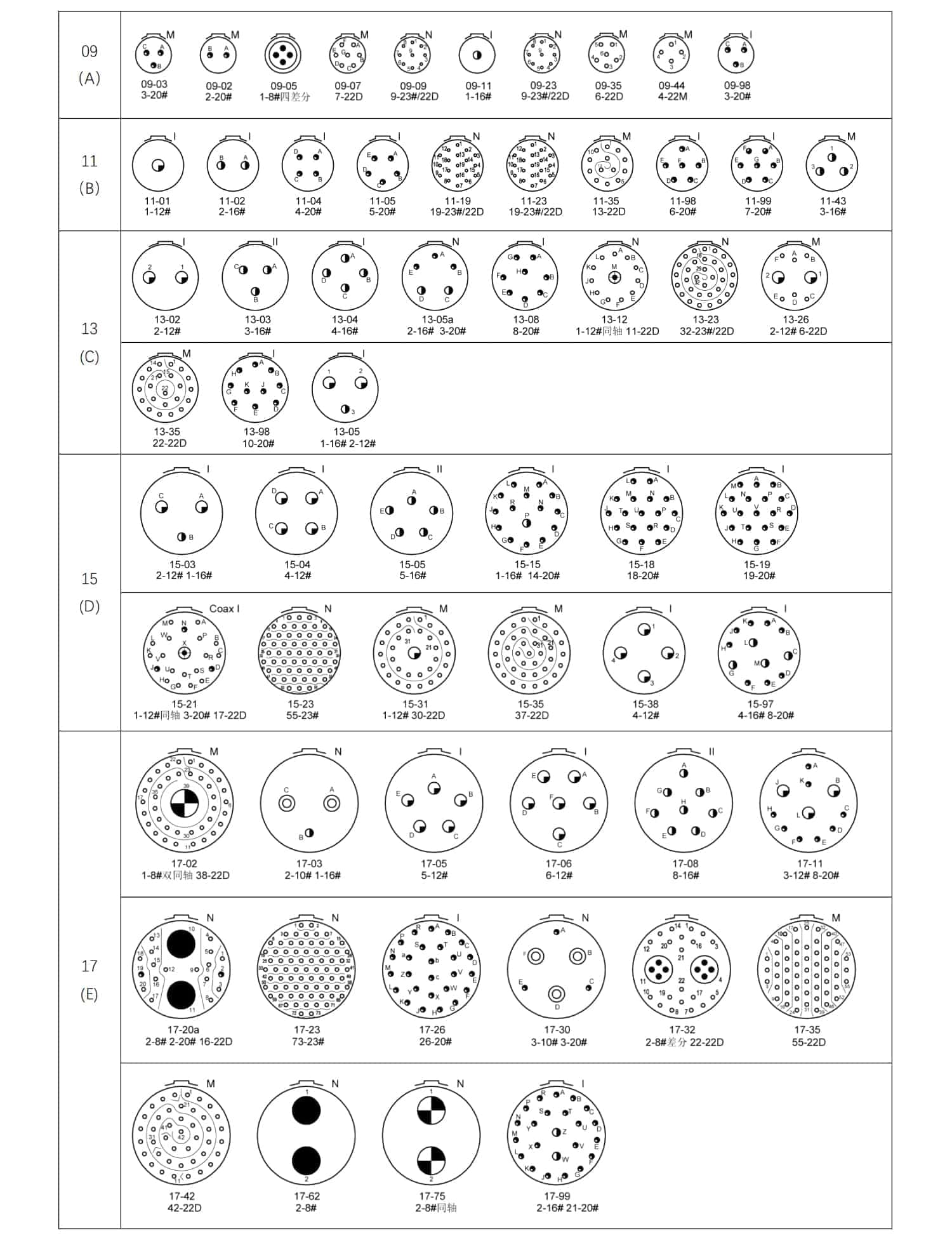

Aranjament de contact (vizualizarea suprafeței de inserție a izolatorului de ac)

Nota:
1. 20 # Gaura poate fi înlocuită cu 20 # Fibre Optic Contact Piece;
2. 16 # Gaura poate fi înlocuită cu 16 # Scutire și 16 # Fibra Optic Contacte;
3. Gaura de 12 # poate fi înlocuită cu 12 # Shielding, 12 # Coaxial și 12 # Fibra Optic contacte;
4. Gaura de 8 # poate fi înlocuită cu 8 # Dual Coaxial, 8 # Coaxial unic și 8 # Contacte diferențiale.
